Chromstahl-Handlauf in einem Treppenhaus in Wettingen

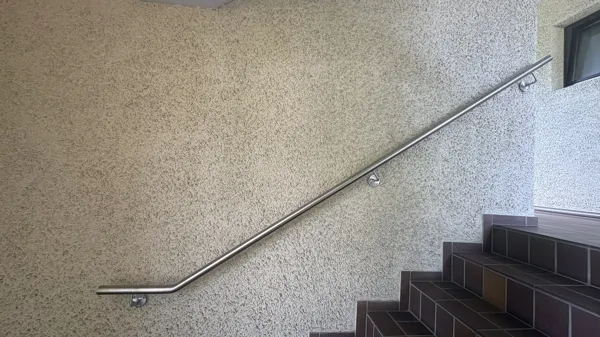

Handlauf aus Chromstahlrohr d = 42,4 mm für ein Mehrfamilienhaus in Wettingen, mit geschweissten Konsolen und Distanzhülsen montiert.
Technische Projektdaten
Projektdaten | Angaben |
Projekt | |
Ort | Wettingen, Kanton Aargau |
Leistung | Fertigung und Montage eines Handlaufs mit geschweissten Konsolen |
Hauptmaterial | Chromstahl-Handlaufrohr Ø 42,4 mm |
Einsatzbereich | Privates Mehrfamilienhaus, innenliegendes Treppenhaus |
Besonderheit | Einseitig abgebogene Handlaufabschnitte bei den Zwischenpodesten und Wandmontage mit Distanzhülsen |
Ausgangslage & Herausforderung
Das sechsstöckige Mehrfamilienhaus verfügt über ein Treppenhaus mit mehreren Zwischenpodesten. Für eine sichere und ergonomische Nutzung wollten die Eigentümer den Handlauf über die Treppenläufe und einen Teil der geraden Podestbereiche geführt haben. Der grobe Wandabrieb erschwerte eine gerade und spannungsfreie Montage der Handlaufkonsolen.
Anforderungen & Rahmenbedingungen
Stabiler Handlauf für die tägliche Nutzung durch die Bewohner
Ergonomisch gut greifbarer Rohrdurchmesser
Sicherer Halt auf den Treppenläufen und bei den Zwischenpodesten
Gleichmässiger Verlauf der Handlaufrohre
Saubere Ausrichtung der Konsolen trotz grobem und unebenem Wandabrieb
Belastbare Verankerung im tragfähigen Untergrund
Ruhiges und funktionales Erscheinungsbild im bestehenden Treppenhaus
Montagehöhe von 900 mm gemäss Projektvorgabe
Technische Lösung & Konstruktion
Der Handlauf wurde aus Chromstahlrohr mit einem Aussendurchmesser von 42,4 mm gefertigt. Die Handlaufkonsolen wurden direkt an das Rohr angeschweisst und anschliessend sauber gebeizt. Bei den Zwischenpodesten wurden die geraden Handlaufabschnitte einseitig abgebogen, damit der Griff sicher weitergeführt wird. Anschliessend wurde der Handlauf für ein sauberes Finish nochmals durch und geschliffen.

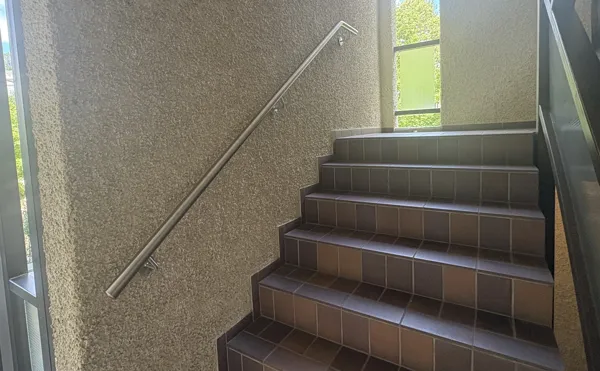

Zur Kompensation des groben Wandabriebs kamen Distanzhülsen zwischen den Konsolen und dem tragfähigen Wanduntergrund zum Einsatz. Dadurch konnten die Konsolen gerade, definiert und ohne unerwünschte Schrägstellung montiert werden.
Umsetzung & Vorgehen
Präzises Aufmass der Treppenläufe und Zwischenpodeste
Festlegung der Handlaufverläufe und Konsolenpositionen
Zuschneiden und einseitiges Abbiegen der Handlaufrohre
Anschweissen der Handlaufkonsolen
Nachschleifen der Rohre und Schweissbereiche für ein gleichmässiges Finish
Anzeichnen und Bohren der Befestigungslöcher
Setzen der Dübel im tragfähigen Wanduntergrund
Kontrolliertes Aufbohren des Verputzes mit einer eigens entwickelten Lehre
Einsetzen der Distanzhülsen zur geraden Ausrichtung der Konsolen
Montage des Handlaufs auf einer Höhe von 900 mm
Abschliessende Kontrolle der Befestigungen, Übergänge und Handlaufverläufe
Ergebnis & Nutzen
Der montierte Chromstahl-Handlauf bietet den Bewohnern über alle sechs Geschosse einen stabilen und ergonomisch geführten Halt. Die Distanzhülsen gleichen den groben Wandabrieb aus und ermöglichen eine gerade sowie belastbare Montage der geschweissten Handlaufkonsolen.
Häufig gestellte Fragen zu Handläufen in Wettingen
Warum wurden bei der Montage des Handlaufs in Wettingen Distanzhülsen verwendet?
Der grobe Wandabrieb hätte dazu geführt, dass die Handlaufkonsolen direkt auf der unebenen Oberfläche schräg oder unter Spannung montiert worden wären. Die Distanzhülsen überbrücken die Verputzschicht und ermöglichen eine gerade, definierte und belastbare Befestigung am tragfähigen Wanduntergrund.
Weshalb wurde für den Handlauf in Wettingen ein Chromstahlrohr mit Ø 42,4 mm verwendet?
Ein Handlaufrohr mit Ø 42,4 mm bietet eine gut greifbare und stabile Ausführung für den Einsatz im Treppenhaus. Der Rohrdurchmesser ist ideal und von der BFU (Beratungsstelle für Unfallverhütung) auch empfohlen.
